一、产品优点
煤矿瓦斯广泛使用的孔板流量计多为固定孔板流量计，该装置设置在抽放主管、分管和支管上，当流体经管道内的节流装置会产生的管道阻力，随着管线的延伸，是分支管线的增加，造成抽放管线阻力变大的问题，为保障抽放系统末端抽放负压，提高抽放效果，本厂根据市场需求研发旋转式孔板流量计，用以解决抽放管线阻力问题，旋转式孔板流量计做到了将测量孔板与旁通管路二合一，即能使用孔板测量流量，又能使介质完全无阻挡通过管路，减小管线阻力，起到旁通的作用。
二、使用方法

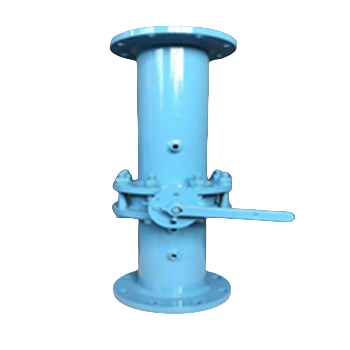

旋转手柄式流量计由孔板、可旋转手柄、取压嘴、进气端管路、出气端管路、可控式测压球阀等结构组成。本款流量计有旋转手柄，使用时旋转孔板阻断横切面形成压差进行有效测量。测量后再通过手柄形成同向面，不影响正常抽采流量的工作，并且使用非常便携，省出旁通式流量计的占用空间。
