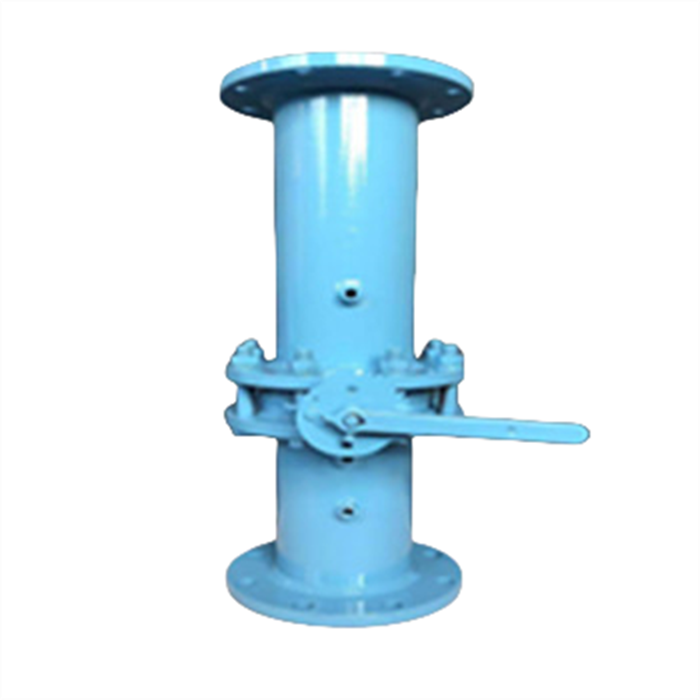

点击图片查看原图
一、工作原理
旋转式孔板流量计是通过流体流到孔口时，流股截面收缩，通过孔口后，流股还继续收缩，到距离（约等于管径的1/3至2/3倍）达到小，然后才转而逐渐扩大到充满整个管截面，流股截面小处，速度大，而相应的静压强低，称为缩脉。因此，当流体以的流量流经小孔时，就产生的压强差，流量越大，所产生的压强差越大。因此，利用测量压强差的方法就可测量流体流量。
二、技术参数
本厂生产径距取压法孔板流量计、旋转式流量计、V锥式流量计、旁通式流量计，结合用户的现场要求自选。本款旋转式流量计是煤矿抽放瓦斯计量用的节流装置，其规格齐全，安装方便，测量准确，出厂前系数均经过标准计量标定。
三、产品参数
规格：DN15～DN1000
孔径比(β=d/D)：β=0．2—0．75
材 质：孔板为不锈钢，直管段为碳钢。
工作压力：0.6～3.2（Mpa）
注：水平连接管路长短可按照客户要求定制。
