一、细水雾灭火机理与结构特征如下

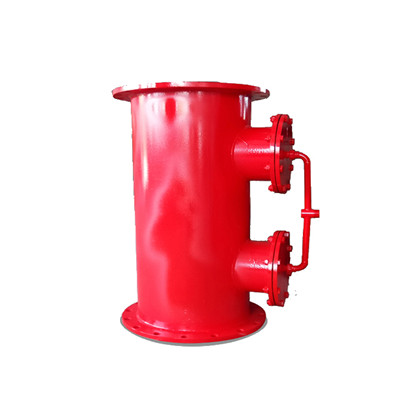

瓦斯输送管道细水雾发生器，是根据细水雾灭火机理及煤矿瓦斯的燃烧特性而进行研制的。其灭火机理：一是冷却，细水雾颗粒容易气化，大量吸热，迅速降温，终止燃烧；二是稀释，细水雾迅速蒸发，由液相变为气相，瓦斯气体被水汽稀释，抑制火焰。当系统供水流量明显下降时，需要对水雾发生器的喷嘴进行检修。
二、产品的结构
细水雾的组成主要有控制子系统和管网子系统两个部分组成。
控制子系统由自动灭火系统集中报警控制盘及现场设备分区灭火控制盘、水泵控制箱、区域控制阀箱、联动控制设备等组成。
管网子系统包括高压泵组、稳压装置、储水箱、补水装置、过滤器、喷头、输送管道及其它附件组成。
三、水雾发生器的一般规定
a、输送装置用水水质应为软化水并循环使用，碳酸钙含量应小于150mg/L，悬浮物小于5 mg/L。
b、水雾发生器入口处水压宜在0.8MPa～1.2MPa之间。水泵应按一级负荷要求供电，要设置供水能力与主水泵相同的备用水泵，并要求在主水泵出现故障时备用水泵能自动投入正常运行。
c、瓦斯输送管道安装应向下往回水池倾斜，斜度不小于1：0.01。
d、输送装置瓦斯入口压力应不大于20kPa，出口压力应不小于3kPa。输送装置水雾覆盖段管道压力降应不大于1kPa/100m。
