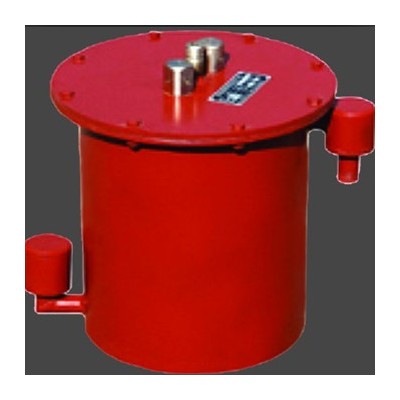

点击图片查看原图
销售就两个“信”你的相信，我的诚信，成交就两个“心”我的用心，你的放心。
一、结构
负压自动放水器主要由通大气阀、负压平衡管、托盘、侧导向杆、磁铁、中心导向杆、外筒、放水阀保护罩、放水阀、导向座、浮漂、进水阀等组成。
二、工作原理
放水器的进水管和负压平衡管均与瓦斯管路连通，负压平衡管和进水阀开启，在瓦斯管路负压的作用下放水阀处于关闭状态。此时瓦斯管路的水可通过进水管流进放水器，浮漂将随着水位上升而上升，筒内与大气相通，进水阀关闭。 在积水的静水压力作用下，放水阀被打开，开始放水。放水速度取决于筒内液面高度和放水管直径的大小。随着水的不断流出，浮漂下降，使负压平衡管开启，放水器重新与瓦斯管路连通，通大气阀与放水阀在大气压力作用下关闭，浮漂位置又处于初始状态。如此周而复始，实现自动放水。
三、负压自动放水器性能
适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
负压自动放水器外形尺寸与重量
外形尺寸（长×宽×高）： 310*410 mm
重 量： 约25kg
