一、产品结构

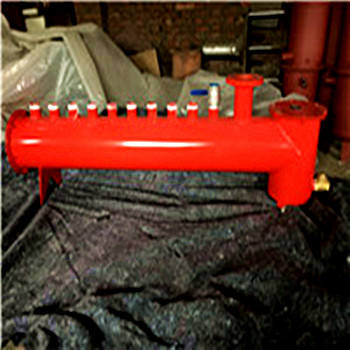

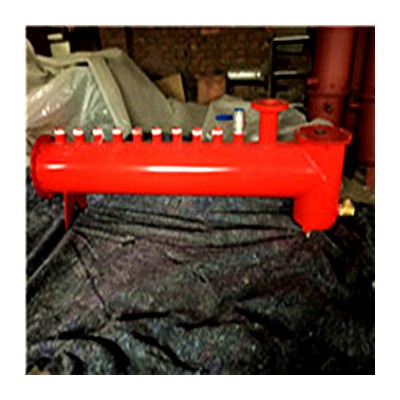

本款多孔负压自动排渣放水器主要由：汇集筒体、主管路进水连接口、支管路进水连接口、通大气阀、负压平衡管、浮子、气阀成套组件、手动放水阀门等构成。
二、产品的安装
1、自动放水器安装在管路的低洼处。2、CWG-FZ型多孔放水器上的管接口选择一个接主管路，其他管接口接抽放支管
3、上述短节处各安装一个阀门，以便维修放水器时使之与抽放管路断开。
4、主管路连接方式通常为法兰连接，也可以根据用户需求另定，支管路连接管可以用夹布胶管或钢管（建议用胶管，以便安装与维修）。
5、放水器控制进水口位于放水器内部，出水口为外置逆回阀，阀体为金属逆回阀，
6、放水器进水口低于管路底部。
7、放水器中心线要尽量铅直，与水平垂直偏差在±10°。
三、主要参数
总管直径：DN50~DN200支管直径：DN15~DN50
适用负压范围：0~-0.09mpa
放水放式：间歇放水
连接方式：法兰或软管
汇流管数量：3~10个/套
