一、功能介绍
煤矿抽采瓦斯时，管道内会有积水，如果不及时排出，管道内的积水会堵塞，致使运行不畅通，造成瓦斯抽采工作效率降低，严重会造成事故。所以，很多煤矿会在抽采瓦斯的管道下方设有集水装置，但是，集水装置需要人工定时定点及时排出，若不能及时排出，仍然会堵塞抽采管路。所以，我厂设计与制造出一款能在集水装置内的水达到程度时，实现自动排水的功能，这样大大降低工人的劳动强度，提高工作效率，同时还提供了更加安全的工作方式与环境。多孔负压自动排渣放水器也叫多孔抽放瓦斯集流负压自动排渣放水器，适用于煤矿瓦斯抽放钻场和利用系统的主管、干管、支管的自动放水。煤矿瓦斯管抽放系统存在着大量的积水和沉积物，经常造成管路堵塞，抽排不畅，使系统负压升高，抽排电动机扭矩变大，抽放效率大幅度降低，使安全生产受到严重威胁。多孔集流负压自动排渣放水器，就是对以上问题研制的实用新型产品。该产品集排渣，放水为一体，自动进行排渣放水（不用电），始终保持管路畅通，保障了安全生产。该产品主要由集水器和放水器两部分组成，集水器部分可以按照客户要求定做。
二、产品结构

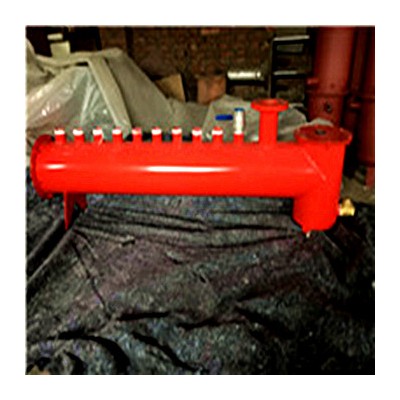

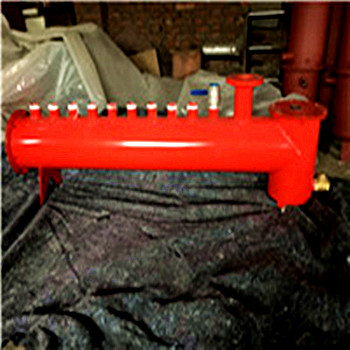

本款多孔负压自动排渣放水器主要由：汇集筒体、主管路进水连接口、支管路进水连接口、通大气阀、负压平衡管、浮子、气阀成套组件、手动放水阀门等构成。
三、产品的安装
1、自动放水器安装在管路的低洼处。2、CWG-FZ型多孔放水器上的管接口选择一个接主管路，其他管接口接抽放支管
3、上述短节处各安装一个阀门，以便维修放水器时使之与抽放管路断开。
4、主管路连接方式通常为法兰连接，也可以根据用户需求另定，支管路连接管可以用夹布胶管或钢管（建议用胶管，以便安装与维修）。
5、放水器控制进水口位于放水器内部，出水口为外置逆回阀，阀体为金属逆回阀，
6、放水器进水口低于管路底部。
7、放水器中心线要尽量铅直，与水平垂直偏差在±10°。
